Smeedwerk

Matrijssmeden

Grote componenten met zeer nauwkeurige interne condities

Matrijssmeden

Via matrijssmeden kunnen homogene producten, met uitstekende mechanische eigenschappen worden geproduceerd.

Voordelen

  • Goede herhaalbaarheid
  • Zeer homogeen materiaal met mechanische eigenschappen
  • Hoge productiesnelheid
  • Economisch proces in vergelijking met lassamenstellingen

Mogelijke legeringen

  • Staal, gelegeerd staal, gereedschapsstaal en roestvast staal
  • Aluminium-, brons- en koperlegeringen

Technische specificaties

  • Voor de toleranties van smeedstukken van staal moet EN 10243-1 worden aangehouden, en de volgende criteria zijn doorslaggevend:
    • Smeedgewicht
    • Vorm van de gereedschapsdeling
    • Staalcategorie (hoge of lage legering)
    • Complexiteit van de vormfactor, deze is afhankelijk van de factor tussen het gewicht van het component en het envelopgewicht
  • Gewicht: ca. 200 gram – 120 kg, waarbij assen tot 200 kg kunnen wegen
  • Maximale afmetingen: lengte 1200 mm
  • Smeedwanddikte: ≥ 4 mm
  • De geometrische toleranties die vereist zijn voor de functie moeten worden aangegeven op de tekening
  • De belangrijkste toleranties zijn van toepassing op:
    • Lengte, breedte, hoogte en dikte
    • Afwerking van de gesmede rand
  • Er moet sprake zijn van een adequate lossingshoek; een goede richtlijn is ten minste 3° voor aluminium en 5° tot 7° voor staal
  • Gebruik grote radii om slijtage van de matrijs of scheuren in smeedstukken te voorkomen
  • Ribben moeten laag en breed zijn
  • De verschillende doorsneden moeten in evenwicht zijn, om extreme variaties in het vloeien van het metaal te voorkomen
  • De gereedschapsdeling moet door het midden van het smeedstuk lopen en niet langs één zijde. Het onderdeel moet lossend zijn

Afwerkingsmogelijkheden

  • Elektrolytisch verzinken
  • Thermisch verzinken
  • Trommelen
  • Stralen
  • Gronden, natlakken en poedercoaten

Proces matrijssmeden

Een video die het proces van matrijssmeden laat zien.

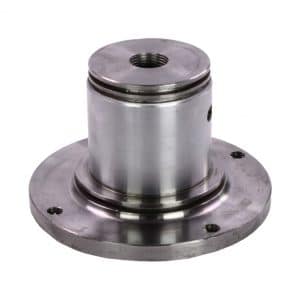

Highlights matrijssmeden
