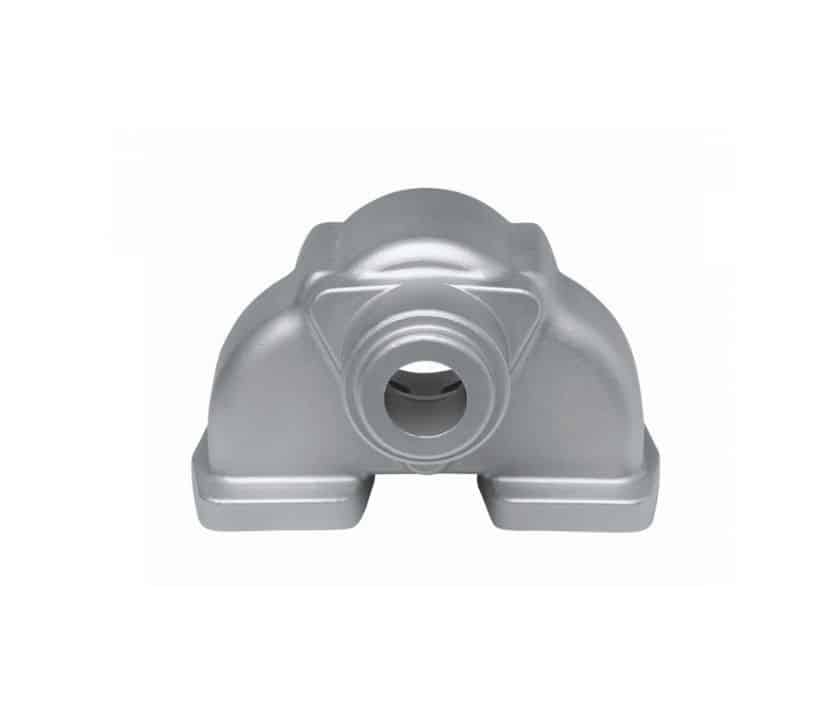

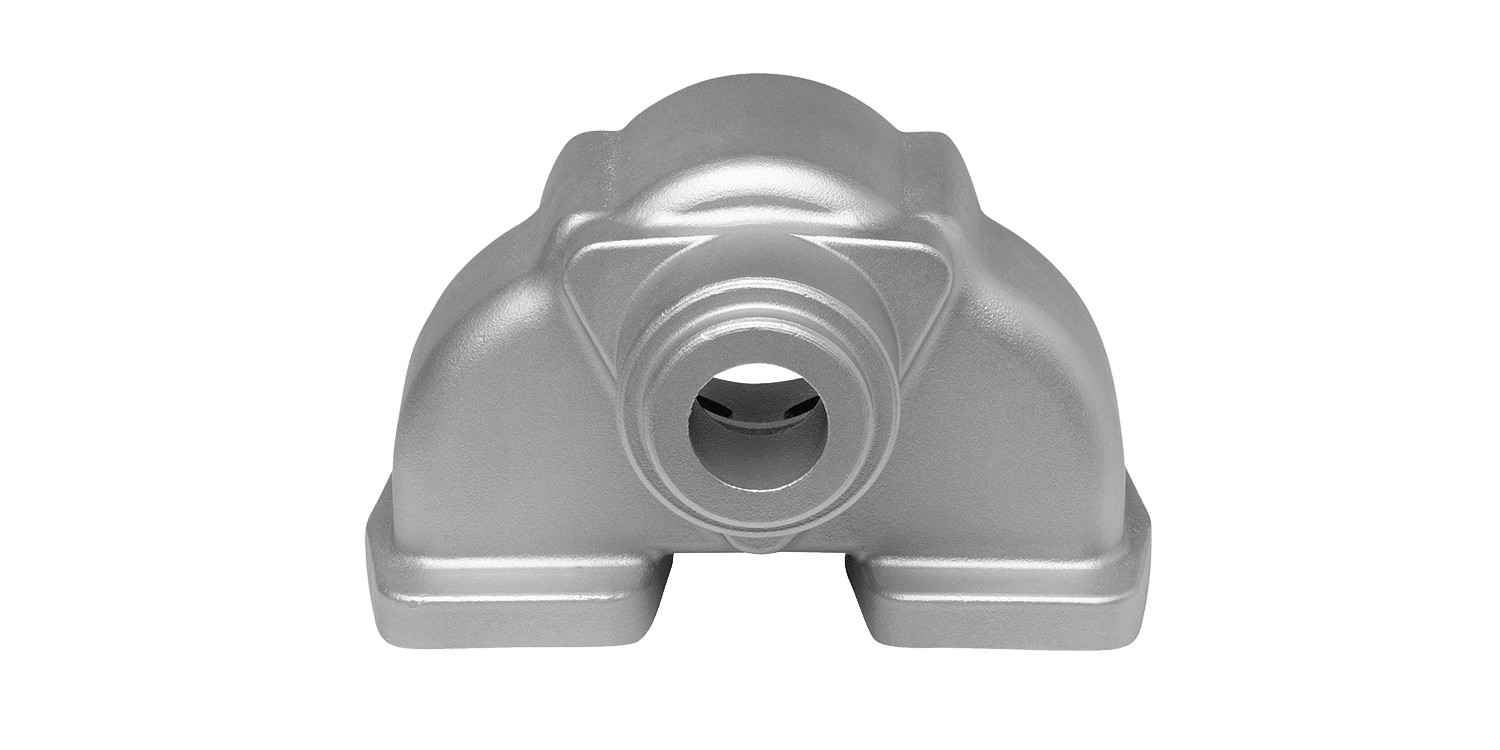

Product door het gebruik van het gietproces shell moulding
Gietwerk

Schaalvormgieten (shell moulding)

NAUWGEZET PROCES WAARDOORAFWERKINGSMOGELIJKHEDEN NAUWELIJKS NODIG ZIJN

Schaalvormgieten (shell moulding)

Met schaalvormgieten (shell moulding) kunnen complexe onderdelen gecreëerd worden met dunnere wanddiktes en een hoge maatnauwkeurigheid. Schaalvormgieten is met name geschikt voor gietstukken van minder dan 75 kg. Het kan voor bijna elk metaal worden toegepast dat geschikt is voor zandgieten.

Voordelen

  • Glad oppervlak
  • Dunne wanddiktes
  • Kostengunstige matrijsproductie
  • Hogere nauwkeurigheid in vergelijking met zandgieten
  • Kleine tot grote series

Mogelijke legeringen

  • Nodulair gietijzer
  • Grijs gietijzer
  • Roestvast staal en duplex-kwaliteiten
  • Koolstofstaal
  • Non-ferro legeringen, zoals aluminium en koper

Technische specificaties

  • De gebruikelijke giettolerantietabel voor lineaire afmetingen is CT9, volgens ISO 8062 (wanddiktes CT10)
  • Gewicht: ± 0,2 – 75 kg
  • Gietoppervlakteruwheid: staal Ra 50-100 µm, ijzer 25–50 µm
  • Maximale afmetingen: 800 mm x 800 mm x 300 mm

Ontwerprichtlijnen

  • Vermijd abrupte overgangen en gebruik radii
  • Hoektoleranties: ± 1°
  • Gietwanddikte: ≥4mm
  • Gebruik gelijkmatige wanddikte om gietfouten te voorkomen
  • Geometrische toleranties die vereist zijn voor de functie moeten worden aangegeven op de tekening

Afwerkingsmogelijkheden

  • Thermisch verzinken
  • Gronden, natlakken en poedercoaten
  • Stralen (zand/glas)
  • KTL/e-coating
  • Geocote
Stap uit het gietproces schaalvormgieten

Proces schaalvormgieten (shell moulding)

Een video die het proces van het schaalvormgieten (shell moulding) laat zien.

Highlights schaalvormgieten (shell moulding)
