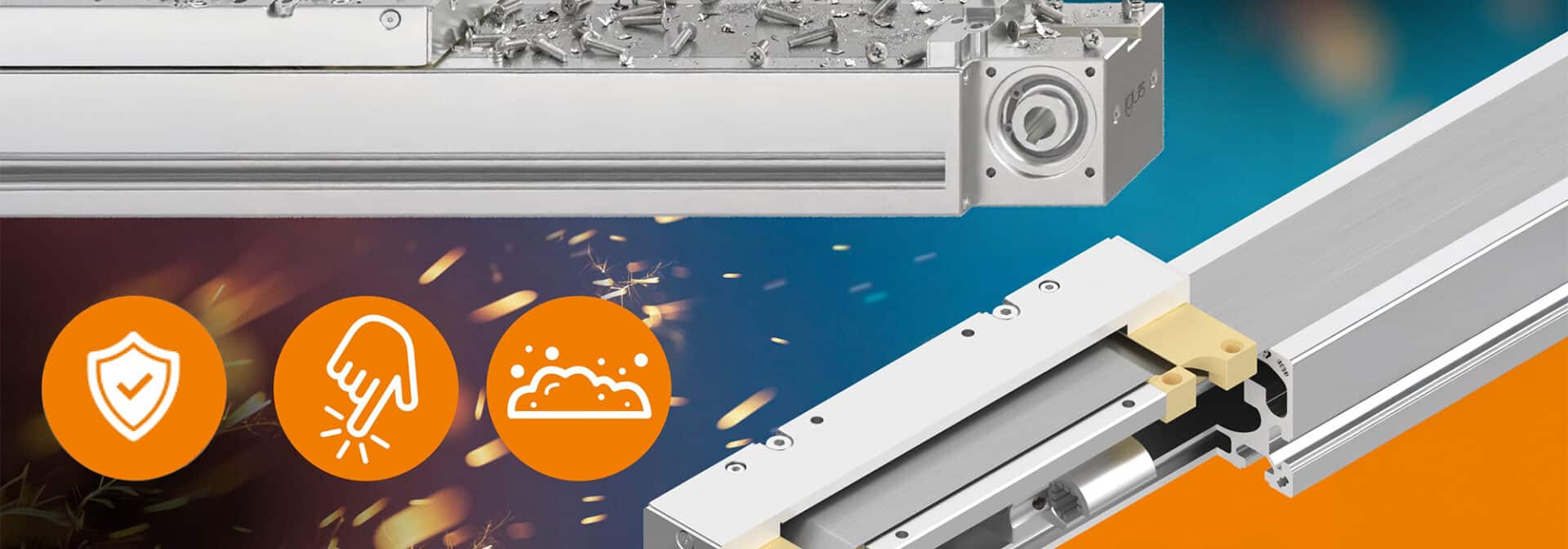

Tandriem- en spindelassen met metalen afdekking voor maximale betrouwbaarheid
drylin ZLX en SLX Protect van igus beschermen lineaire technologie tegen grof vuil en kleine onderdelen en verlagen het risico op letsel. Tandriem- en spindelassen met metalen afdekking bieden optimale bescherming tegen vuil, vallende onderdelen en ongewenst contact. De drylin ZLX Protect en SLX Protect van igus combineren betrouwbaarheid, veiligheid en onderhoudsvrije werking in één robuuste lineaire oplossing.
In productie- en geautomatiseerde systemen worden Tandriem- en spindelassen met metalen afdekking blootgesteld aan uiteenlopende mechanische belastingen. Naast grof vuil vormen kleine onderdelen die in het systeem vallen een bijzonder risico, bijvoorbeeld tijdens montage- of onderhoudswerkzaamheden. igus heeft de drylin lineaire assen ZLX-806016-PT en SLX-806016-PT ontwikkeld, die voorkomen dat vreemde voorwerpen in de as terechtkomen en gebruikers tegelijkertijd beschermen tegen letsel. Dankzij een volledig geïntegreerde metalen afdekking vormen ze een volledig gesloten en robuust systeem dat eenvoudig te monteren is en de geleiding, het lager en de aandrijving betrouwbaar beschermt. Ze zijn geschikt voor werkplekken, machinebeplating en automatiseringsoplossingen, maar ook voor toepassingen in openbare ruimtes waar toegankelijkheid en storingsvrije continubedrijf vereist zijn.

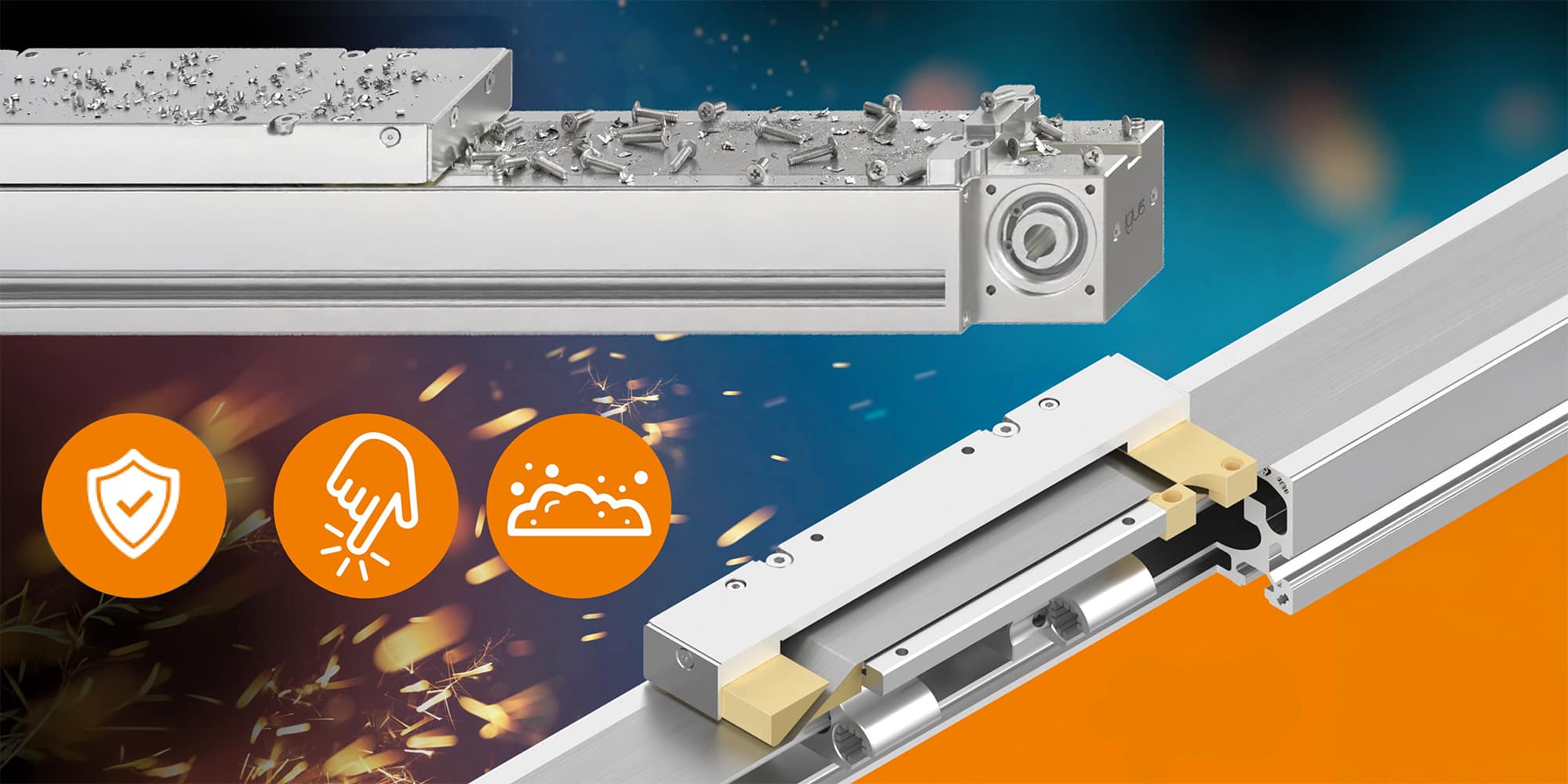

drylin lineaire assen ZLX en SLX Protect
In veel toepassingen leiden grof vuil en verloren kleine onderdelen, zoals schroeven, tabletten of gereedschap, tot een verhoogd risico, ongeplande stilstand en hogere onderhoudskosten. Als zulke onderdelen niet meer kunnen worden teruggevonden, kan de machine vaak niet opnieuw in bedrijf worden genomen. Om precies dit probleem op te lossen, heeft igus de nieuwe drylin lineaire assen ZLX en SLX Protect ontwikkeld. Ze voorkomen betrouwbaar dat de technologie vervuild raakt. “De geïntegreerde metalen beschermstrip dekt de geleiding volledig af en beschermt het lager en de aandrijving tegen externe invloeden, zoals vallende kleine onderdelen of vuil. Dit type afdekking is bijzonder nuttig in de nabijheid van metaalbewerking, zoals lassen, snijden of slijpen,” legt Michael Hornung, productmanager drylin lineaire en aandrijftechniek bij igus, uit. Tegelijkertijd vermindert de afdekking het risico op letsel voor medewerkers aanzienlijk, omdat zij niet in aanraking kunnen komen met het systeem. Met de metalen afdekking speelt het bedrijf in op de behoeften van klanten in de automatiseringstechniek, machinebouw en transport- en verpakkingstechniek.
Maximale ontwerpvrijheid dankzij drylin W hoog profiel
De lineaire assen zijn gebaseerd op een drylin W hoog profiel van blank geanodiseerd aluminium, wat resulteert in een robuuste en volledig gesloten lineaire eenheid. De lineaire assen zijn ontworpen om de montagetijd te verkorten. Ze kunnen met standaardbeugels van gangbare leveranciers op aluminium constructieprofielen worden gemonteerd. “Het hoge profiel biedt maximale ontwerpvrijheid dankzij de groefgeometrie. Het is zelfdragend, compatibel met standaard modulaire profielsystemen en ideaal voor het integreren van extra componenten,” benadrukt Hornung. Als onderdeel van het modulaire systeem levert igus aanvullende accessoires, zoals handwielen, positie-indicatoren, handklemmen, motoren, besturingssystemen en voorgemonteerde sledes in drie lengtes. De levensduur van de as kan vóór aankoop worden berekend.
Smeervrij, stil en vuilbestendig
In 2024 lanceerde igus drylin ZLX, een krachtige serie tandriemassen die onder meer worden gebruikt in geautomatiseerde productielijnen, pick-and-place-systemen en 3D-printers. drylin ZLX biedt een maximale belastbaarheid van 150 N en snelheden tot 3 m/s. In 2025 volgde de drylin SLX als variant met spindelaandrijving. Deze is ontworpen voor radiale belastingen tot 500 kg, kan lasten tot 100 kg heffen en is geschikt voor uiteenlopende toepassingen, onder meer in logistiek, robotica en productiecellen in de verpakkingstechniek. In de ZLX- en SLX-assen wordt een lineair geleidingssysteem uit de drylin W-serie gebruikt; de slede beweegt via liners of spindelmoeren van de hoogwaardige kunststof iglidur J200. Vaste smeermiddelen in het materiaal zorgen voor wrijvingsarme droge werking. Dit resulteert in een bijzonder stille, vuilbestendige en onderhoudsvrije werking gedurende de volledige levensduur. Daarom zijn de assen ook geschikt voor openbare toepassingen met continubedrijf: van scansystemen bij de douanecontrole op een luchthaven tot zelfbedieningsterminals in restaurants of supermarkten.
Tandriem- en spindelassen met metalen afdekking als oplossing
De drylin lineaire assen ondersteunen constructeurs bij het verhogen van de betrouwbaarheid van hun toepassing en het verlagen van onderhoudskosten. Dankzij hun ontwerp passen de assen naadloos in klassieke machinebouwprofielen en dragen ze zo bij aan een nette uitstraling. Hornung zegt: “Op verzoek kunnen wij de lineaire assen ook montageklaar leveren met motoren en besturingssystemen, inclusief stappenmotoren, EC/BLDC- en DC-motoren. Als alternatief is het ook mogelijk om motoren van andere fabrikanten aan te sluiten.”
