igus drylin C: rolgeleiding zonder smering
Eerste rolgeleiding zonder smering: igus drylin C voor soepele verstellingen
Drie rollen van high-performance kunststof zorgen voor minimale bedienings- en verplaatsingskrachten bij belastingen tot 20 kg per slede
Met de igus drylin C-rolgeleiding kunnen deuren en afdekkingen betrouwbaar, stil en gemakkelijk worden bewogen – van geautomatiseerde toiletsystemen in treinen tot veiligheidsdeuren op werktuigmachines.
Overal waar mensen dagelijks deuren of andere bewegende elementen met de hand bedienen, zijn minimale bedieningskrachten, een stille werking en onderhoudsvrijheid cruciaal – zeker met het oog op de nieuwe European Accessibility Act en de toenemende automatisering van het dagelijks leven. Met de nieuwe drylin C-rolgeleiding heeft igus een systeem ontwikkeld dat uitstekende bedieningseigenschappen biedt en volledig vertrouwt op loopvlakken zonder smering. Drie rollen van high-performance kunststof maken soepele handmatige verstellingen mogelijk, bijvoorbeeld in de machinebouw en interieurinrichting of bij zelfbedieningsterminals op luchthavens en in supermarkten.
De nieuwe wet ter verbetering van de toegankelijkheid geeft bedrijven een duidelijke opdracht: producten en diensten moeten toegankelijk zijn voor iedereen. Veel barrières ontstaan niet bewust, maar doordat geschikte technische oplossingen ontbreken. Iedereen die ooit aan een klemmende schuifdeur heeft getrokken, kent het probleem. Juist daarom introduceert igus drylin C, de eerste looprolgeleiding op de markt die gebruikmaakt van een derde, verstelbare rol en daardoor soepele en nauwkeurige verstellingen met minimale bedieningskrachten mogelijk maakt. De geleiding kan overal worden toegepast waar deuren en afdekkingen betrouwbaar, stil en gemakkelijk moeten bewegen – van geautomatiseerde toiletsystemen in treinen tot veiligheidsdeuren op werktuigmachines.
Drie rollen van high-performance kunststof voor een soepele, smeervrije werking

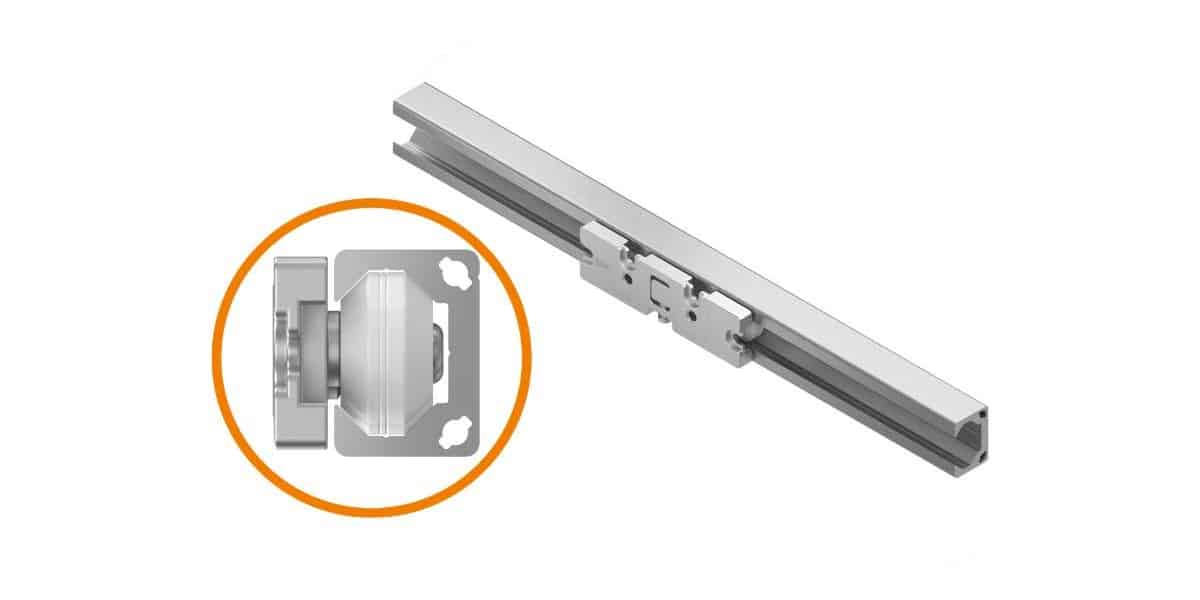

Naast twee parallelle rollen maakt de drylin C-rolgeleiding gebruik van een derde rol die met een stelschroef kan worden afgesteld, zodat er geen speling meer is. In tegenstelling tot klassieke rolgeleidingen gebruikt de drylin C-lineaire geleiding rollen van high-performance kunststof, die bijzonder stil zijn en slechts weinig trillingen veroorzaken. De draaibeweging vindt plaats via een kogellager dat, in combinatie met de roldiameter, een extreem lage wrijvingscoëfficiënt van µ = 0,05 mogelijk maakt. De rollen zorgen voor minimale bedienings- en verplaatsingskrachten bij belastingen tot 20 kg per slede. Tegelijkertijd zijn ze schokbestendig, robuust en maken ze volledig smeervrije loopvlakken mogelijk. “Andere leveranciers gebruiken metalen rollen en hebben daarom een smeerfilm in de rail,” legt Michael Hornung, Product Manager drylin Linear and Drive Technology bij igus, uit. De compacte aluminium rails (breedte en inbouwhoogte van 30 mm) zijn zilver of zwart geanodiseerd en vallen op door hun lage gewicht en hoge sterkte. Sledes die via zinkspuitgieten worden geproduceerd, maken de rolgeleiding bijzonder kostenefficiënt. De volledige geleiderail is smeervrij, omdat er geen metaal-op-metaalcontact is, en kan daarom ook worden gebruikt in hygiënegevoelige omgevingen. Het smeervrije ontwerp maakt regelmatige onderhoudsintervallen overbodig en verhoogt de betrouwbaarheid in dagelijks gebruik. Daarnaast biedt de drylin C-rolgeleiding talrijke opties, zoals eindpositiestoppers, montagebeugels en schrapers.

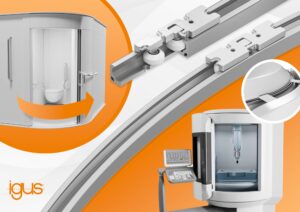

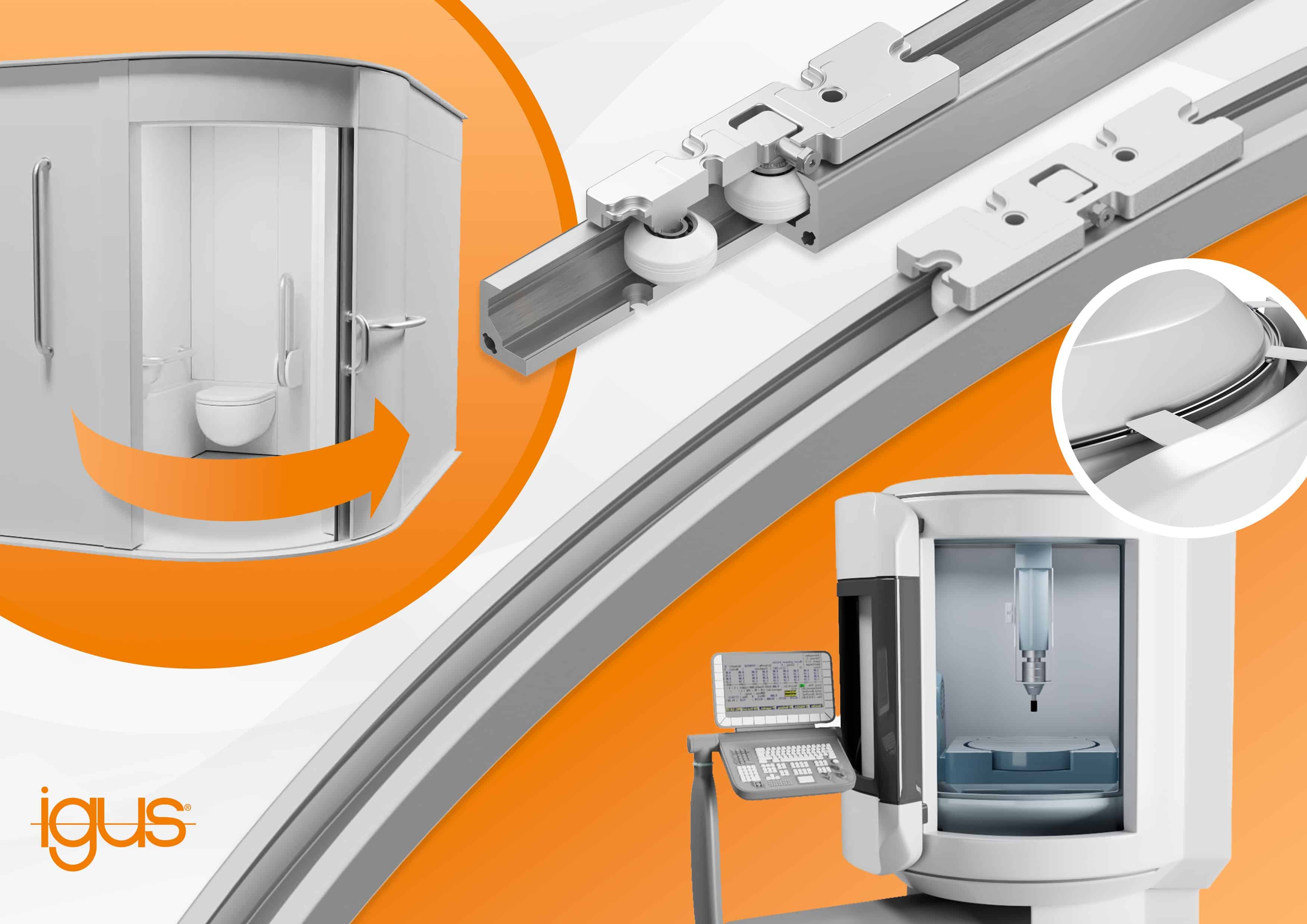

igus drylin C gebogen profielen
Een bijzonder kenmerk van de drylin C-rolgeleiding is dat igus vrijwel elke buigradius vanaf 500 mm kan realiseren. Dit maakt de serie ideaal voor handmatige verstellingen, bijvoorbeeld van veiligheidsdeuren op werktuigmachines, deuren en schuifoplossingen op schepen en jachten, evenals verstellingen van monitors, displays en schermen. De rolgeleiding biedt ook tal van toepassingen in de mobiliteitssector, bijvoorbeeld in barrièrevrije toiletsystemen in treinen, die vaak zijn uitgerust met ruimtebesparende gebogen schuifdeuren. “We kunnen een radius vanaf 500 mm buigen en met de rolgeleiding over die radius bewegen. Hierdoor kunnen de profielen optimaal worden aangepast aan de bouwkundige omstandigheden,” zegt Michael Hornung. “De deuraandrijvingen in treinen of vliegtuigen zijn vaak ook niet ontworpen voor de inbouw van een grote, krachtige motor,” zegt Hornung. Met de drylin C-rolgeleiding biedt igus een oplossing die niet alleen de motor ontziet dankzij de goede bedieningseigenschappen, maar ook stil en droog loopt – voor een prettige en barrièrevrije gebruikerservaring.
